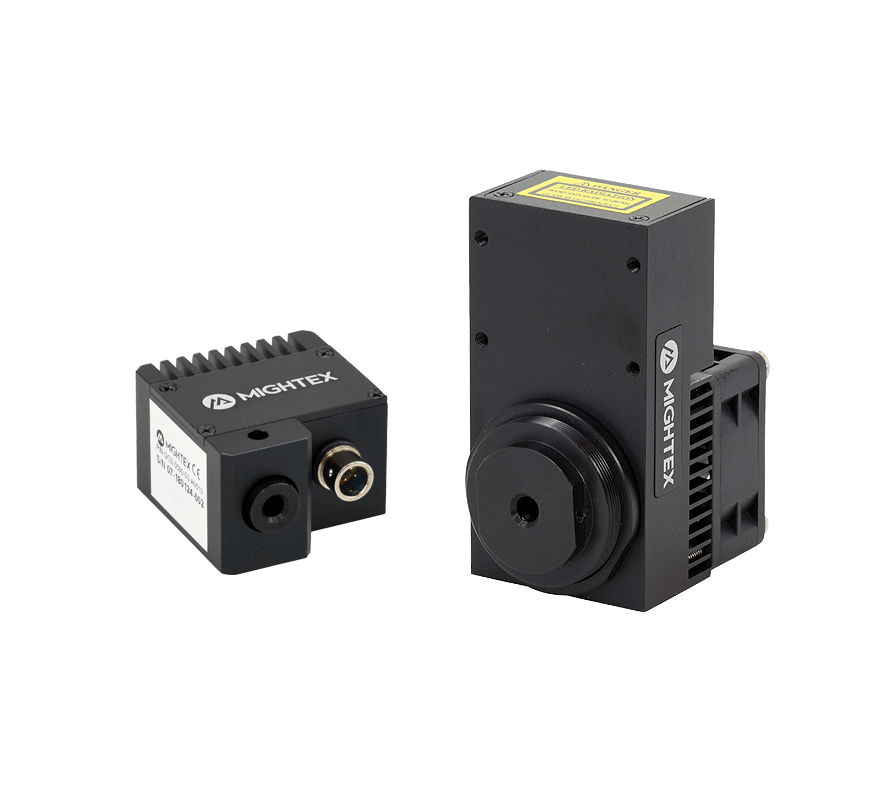

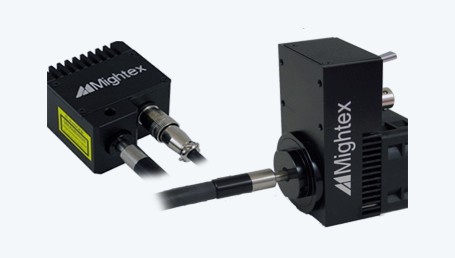

High-Power Lightguide Coupled LED Sources


Customize your product


  • Product Details
  • Specifications
  • Overview
  • Downloads
  • Drawings
  • Packing List

Performance Specifications (Click here to download datasheet)

Type-A GCS (passively cooled with no cooling fan)
Type-B GCS (with a cooling fan)

Part Number (1)Wavelength CodeType (2)DescriptionWavelength (nm)Iop(mA)Vop(V)Typical Radiant
Flux (mW) (3)
GCS-0310-03-xxxx0310ADUV 310nm3103505.818
GCS-0325-03-xxxx0325ADUV 325nm3255005.49
GCS-0340-02-xxxx0340ADUV 340nm3405004.312
GCS-0365-04-xxxx0365AUV 365nm36510003.65220
GCS-0365-13-xxxx0365BUV 365nm, 13W36535003.85950
GCS-0380-03-xxxx0380AUV 380nm, 3W38010003.280
GCS-0385-04-xxxx0385AUV 385nm38510003.65300
GCS-0385-07-xxxx0385BUV 385nm, 7W38550015330
GCS-0385-11-xxxx0385BUV 385nm, 11W38570015.5410
GCS-0385-13-xxxx0385BUV 385nm, 13W38535003.751180
GCS-0390-03-xxxx0390AUV 390nm39010003.1165
GCS-0395-03-xxxx0395AUV 395nm39510003.1180
GCS-0400-03-xxxx0400AUV 400nm, 3W40010003.1175
GCS-0405-03-xxxx0405AUV 405nm40510003215
GCS-0410-03-xxxx0410A410nm41010003210
GCS-0415-03-xxxx0415A415nm41510003210
GCS-0430-02-xxxx0430A430nm4305003.8130
GCS-0455-04-xxxx0455ARoyal Blue45510003.9165
GCS-0470-04-xxxx0470ABlue47010003.9130
GCS-0470-15-xxxx0470BBlue, 15W470100015400
GCS-0471-04-xxxx0471ABlue471350395
GCS-0490-01-xxxx0490A490nm4903503.585
GCS-0505-04-xxxx0505ACyan50510003.930
GCS-0505-12-xxxx0505BCyan505100012.2200
GCS-0530-04-xxxx0530AGreen53010003.960
GCS-0530-15-xxxx0530BGreen, 15W530100015180
GCS-0560-02-xxxx0560A560nm, broadband5607002.9120
GCS-0590-03-xxxx0590AAmber59010003.235
GCS-0617-03-xxxx0617ARed-Orange61710003100
GCS-0617-10-xxxx0617BRed-Orange, 10W617100010.8175
GCS-0625-03-xxxx0625ARed62510003100
GCS-0625-07-xxxx0625BRed, 7W6257009.6200
GCS-0700-01-xxxx0700A700nm7005002.135
GCS-0720-01-xxxx0720A720nm7206002.250
GCS-0810-02-xxxx0810A810nm8108002.280
GCS-0850-02-xxxx0850A850nm85010002.1125
GCS-0870-01-xxxx0870A870nm8707001.975
GCS-0910-02-xxxx0910A910nm91010001.980
GCS-0940-02-xxxx0940A940nm94010002.4125
GCS-0980-01-xxxx0980A980nm9805001.420
GCS-3000-03-xxxx3000AWarm White3,000K10002.880
GCS-3000-12-xxxx3000BWarm White, 12W3,000K100012240
GCS-4000-04-xxxx4000AWarm White4,000K10003.995
GCS-5500-04-xxxx5500ACool White5,500K10003.995
GCS-5500-12-xxxx5500BCool White, 12W5,500K100012300
GCS-6500-04-xxxx6500AGlacier White6,500K10003.695
GCS-6500-15-xxxx6500BGlacier White, 15W6,500K100015300

Note: (1). “xxxxx” is the Lightguide Adapter code, see Lightguide Adapters table below (for Type-A GCS only); (2). Type-A, Type-B and Type-H LED sources have different installation drawings. Type-A does not include a cooling fan, whereas Type-B and -H does. When ordering an LED controller for a Type-B LED, please make sure to upgrade the AC/DC power adapter from the ‘standard’ 12V to 24V. The control module designed for Type-H light sources is BLS-13000-1 (sold separately), which is paired with the suitable AC/DC power adapter and does not require separate upgrade; and (3). Measured at exiting end of a 1 meter long, 3mm-core 0.59 numerical aperture (NA) liquid light guide. Due to variations in the manufacturing process and operating parameters such as temperature and current, the actual output of any given LED may vary. Specifications are intended to be used as a guideline.

Type-H GCS (high current, with a cooling fan)

Part Number (1)Wavelength CodeType (2)DescriptionPeak Wavelength (nm)Iop(A)Vop(V)Typical Radiant
Flux (mW) (3)
GCS-0365-76-xxxx0365HUV 365nm, 50W365184.22600
GCS-0405-50-xxxx0405HUV 405nm, 50W405133.81500
GCS-0470-50-xxxx0470HBlue, 50W470133.82000
GCS-0525-60-xxxx0525HGreen, 60W525134.6800
GCS-0560-68-xxxx0560H560nm Broadband, 70W560183.81700
GCS-0625-38-xxxx0625HRed, 40W625132.9700
GCS-0730-77-xxxx0730HNIR, 80W730185.91100
GCS-6500-33-xxxx6500HGlacier White, 30W6,500K93.71200
GCS-6500-65-xxxx6500HGlacier White, 65W6,500K183.72200

Note: (1). Maximum CW output achievable with a BLS-13000-1 BioLED control module. Measured at exiting end of a 1 meter long, 3mm-core 0.59 numerical aperture (NA) liquid light guide. Due to variations in the manufacturing process and operating parameters such as temperature and current, the actual output of any given LED may vary. Specifications are intended to be used as a guideline.

Discontinued Parts

Part Number (1)Wavelength CodeType (2)DescriptionPeak Wavelength (nm)Iop(mA)Vop(V)Typical Radiant
Flux (mW) (3)
GCS-0365-02-xxxx0365AUV 365nm3655003.890
GCS-0365-07-xxxx0365BUV 365nm, 7W36550015300
GCS-0365-11-xxxx0365BUV 365nm, 11W36570015.8375
GCS-0365-48-xxxx0365HUV 365nm, 50W36512,0003.91300
GCS-0385-02-xxxx0385AUV 385nm3855003.8100
GCS-0420-03-xxxx0420A420nm42010003205
GCS-0425-03-xxxx0425A425nm42510003195

Note: (1). “xxxxx” is the Lightguide Adapter code, see Lightguide Adapters table below (for Type-A GCS only); (2). Type-A, Type-B and Type-H LED sources have different installation drawings. Type-A does not include a cooling fan, whereas Type-B and -H does. When ordering an LED controller for a Type-B LED, please make sure to upgrade the AC/DC power adapter from the ‘standard’ 12V to 24V. The control module designed for Type-H light sources is BLS-13000-1 (sold separately), which is paired with the suitable AC/DC power adapter and does not require separate upgrade; and (3). Measured at exiting end of a 1 meter long, 3mm-core 0.59 numerical aperture (NA) liquid light guide. Due to variations in the manufacturing process and operating parameters such as temperature and current, the actual output of any given LED may vary. Specifications are intended to be used as a guideline.

Lightguide Adapters (for Type-A GCS only)

Adapter CodeFor Ferrule Diameter(mm)For Ferrule Length(mm)
A05105≥10
A06106≥10
A07107≥10
A08108≥10
A08158≥15

ELECTRICAL PIN LAYOUT (Type-A)

Product specifications are subject to change without prior notice. All prices are FOB California, unless otherwise stated. Please call/email for volume pricing.
